无线测温装置 CDCW
2022/5/27

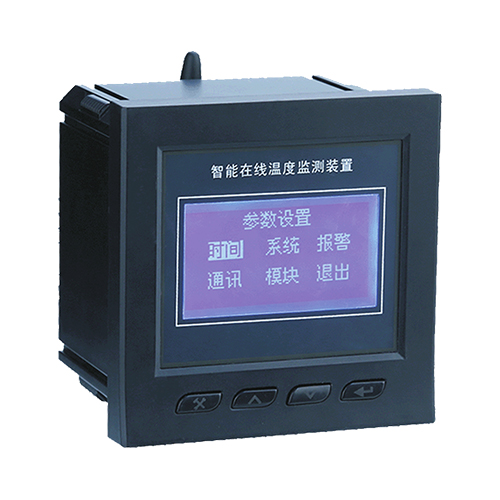

产品名称：无线测温装置
产品型号：CDCW
一、产品概述
电力传输系统中，高压开关柜作为其中的核心枢纽部分，起着关键性的作用。开关柜内的众多接触点会由于长期使用导致氧化腐蚀，螺栓松动等而导致接触电阻增大，从而导致设备过热甚至出现严重故障。因此，实行温度在线监测很有必要。
无线温度检测装置采用无线电传输温度信号，传感器安装在高压设备上，与接收装置之间无电气连接。因此，无线测温能解决高压设备接点温度不容易实时在线检测的难题。具有很高的可行性和安全性。
我公司的开关柜温度在线检测装置专门设计用于高压设备的温度在线检测。采用2.4GHz公共无线电频段。温度接收显示单元采用大屏幕液晶显示，温度显示清晰。具备标准的RS485接口，可与上位机进行通信。
二、功能及特点
1、实时监测开关柜各个触头以及其他监测点的温度；
2、采用无线方式测量，温度探头与主控制器之间无导线连接，抗干扰能力强；
3、2.4GHz免申请无线电频段；
4、报警输出功能（干接点）；
5、针对高压开关柜进行抗干扰优化设计，抗干扰能力强；
6、中文液晶显示，运行状态清晰，菜单式操作，方便易用。
7、标准的RS-485通信接口，MODBUS RTU通信规约。
三、工作原理
开关柜无线测温装置，采用主从式结构，可以支持多路温度探头（从机）。主机通过无线方式接收各个温度探头采集到的温度信号，并显示以及做报警等处理。主机提供标准RS485接口与上位机通信，传输温度及报警等信号。
四、技术参数
1、温度测量范围：-55℃----125℃；
2、精度：+-0.5℃（-20℃--80℃）；
3、供电：从机（1/2 AA锂电池）主机（220V直流）；
4、射频标准：2.4GHz 符合IEEE802.15.4。
五、使用环境
1、海拔高度：小于2000m，特殊情况下可达4000m；
2、主机工作环境温度：-10℃- 60℃；
3、空气相对湿度：90% (25℃)、50% (40℃)
4、使用地点不得有腐蚀性气体、蒸汽、导电尘埃，不得有爆炸性气体和破坏绝缘性气体；
5、安装地点具有防风、防雨和防尘设施。
